滾針軸承是帶圓柱滾子的滾子軸承，相對其直徑，滾子既細又長。這種滾子稱為滾針。雖然具有較小的截面，軸承仍具有較高的負荷接受才能，因而，特別適用于徑向空間受限制的場所公司消費的滾針軸承分為：滿裝滾針軸承，無內圈實體滾針軸承，有內圈實體滾針軸承。

滾針軸承是帶圓柱滾子的滾子軸承，相對其直徑，滾子既細又長。這種滾子稱為滾針。盡管具有較小的截面，軸承仍具有較高的負荷承受能力，滾針軸承裝有細而長的滾子（滾子直徑D≤5mm，L/D≥2.5，L為滾子長度），因此徑向結構緊湊，其內徑尺寸和載荷能力與其它類型軸承相同時，外徑較小，特別適用于徑向安裝尺寸受限制的支承結構。

根據使用場合不同，可選用無內圈的軸承或滾針和保持架組件，此時與軸承相配的軸頸表面和外殼孔表面直接作為軸承的內、外滾動表面，為保證載荷能力和運轉性能與有套圈軸承相同，軸或外殼孔滾道表面的硬度，加工精度和表面質量應與軸承套圈的滾道相仿。此種軸承僅能承受徑向載荷。

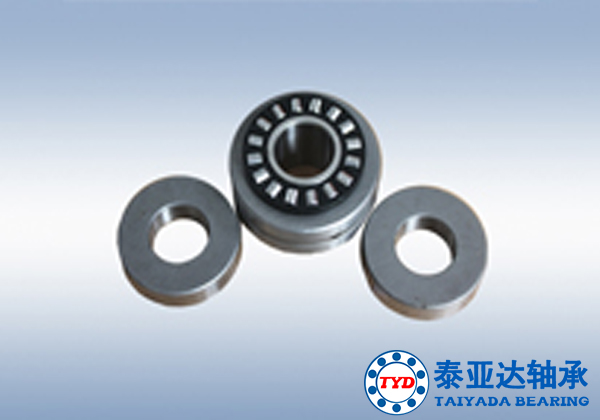

■向心滾針-推力圓柱滾子軸承可以承受重載荷，剛性大。因軸承帶有法蘭固定裝置，故不再需要任何其它固定元件，在裝配過程中無需調正。

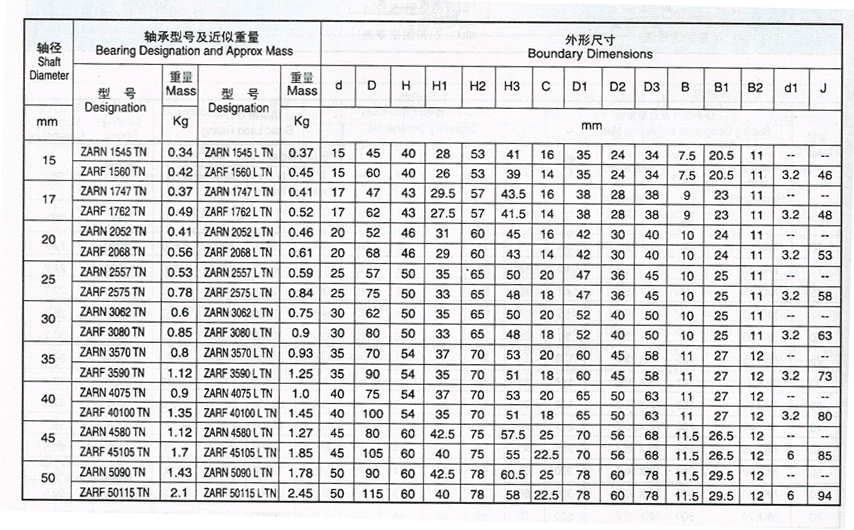

■ZARN系列向心滾針-推力圓柱滾子軸承是雙向推力軸承。中圈同時作為向心滾針軸承外圈。內圈的寬度同中圈和推力滾子相配合以便當擰緊鎖緊螺母時能得到預定的軸向預定的軸向預負荷。

■ZARF系列軸承的中圜適用于法蘭安裝并且具有徑向和軸向的進油口和出油口，接頭螺孔供作安裝密封座組件之用。

■ZARN..L和ZARF.L系列的一個軸圈的寬度加長.外徑為階梯形。

TN =塑料保持架，允許工作溫度: 120C連續，180C短期。

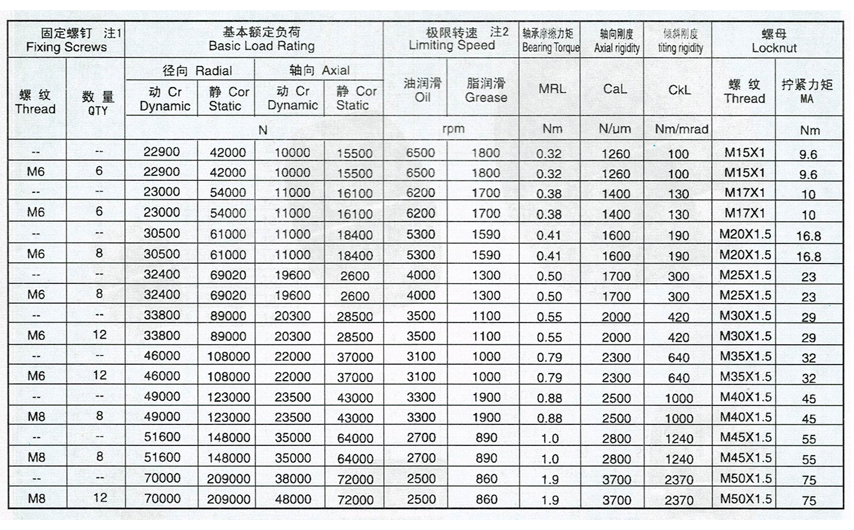

1)固定螺釘擰緊力矩按制造廠規定，固定螺釘和螺帽不在供貨范圍內。

2)油潤滑的極限轉速，但油須充分冷卻。

3)軸承安裝前未利用的油孔應塞入密封塞。
